这里是标题一h1占位文字

FRENIC-Ace系列高性能变频器

根据负载条件，环境温度支持4个额定点     *3相400V0.1～15kW、132kW～220kW、3相200V系列、单相200V近期发售标准支持变频器的软件自定义。可在变频器内部构成最大100(*)步的数字逻辑电路或模拟演算电路，因此，用户可自行定义变频器，如简单的逻辑变更或大规模的编程等。还计划逐步推出伸线机、升降机、纺织等的专用变频器的程序模板。※近期计划将版本升级为200步。    除各

Category:

Fuji inverter

CONACT
MESAGEBORD

Description

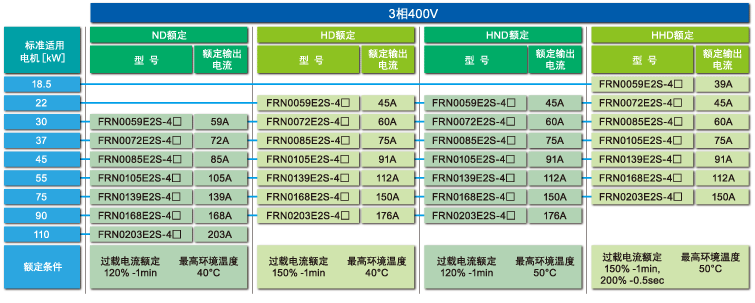

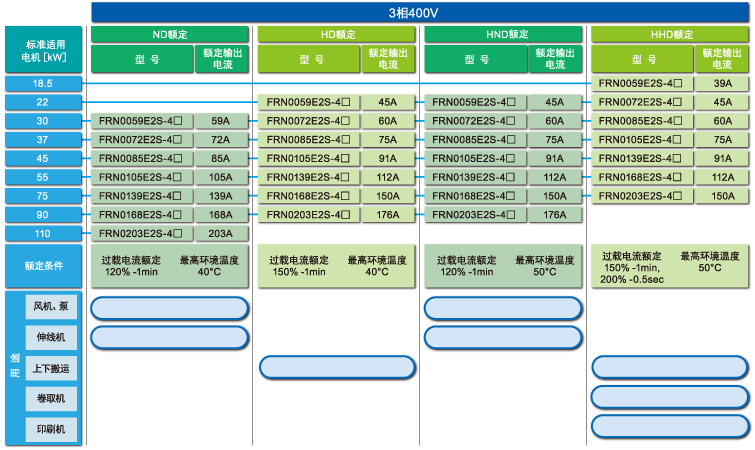

根据负载条件，环境温度支持4个额定点





        *3相 400V 0.1～15kW、132kW～220kW、3相200V系列、单相200V 近期发售

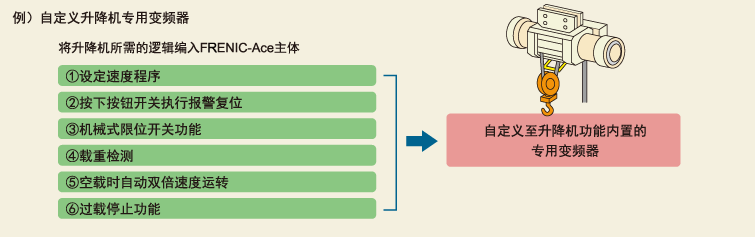

标准支持变频器的软件自定义。可在变频器内部构成最大100(*)步的数字逻辑电路或模拟演算电路，因此，用户可自行定义变频器，如简单的逻辑变更或大规模的编程等。还计划逐步推出伸线机、升降机、纺织等的专用变频器的程序模板。





※近期计划将版本升级为200步。



除各种用途的接口卡外，还支持多种网络。

可灵活切换接口。




选配件名称

安装类型

PG接口(5V)卡
PG接口(12/15V)卡

控制端子台选配件

DeviceNet通信卡
CC-Link通信卡
PROFIBUS-DP通信卡
EtherNet/IP通信卡
ProfiNet-RT通信卡
CANopen通信卡
数字量输入/输出接口卡
模拟量输入/输出接口卡

前面板安装选配件



无传感器动态转矩矢量控制
  • 带PG电机矢量控制（安装选件卡时，近期推出）



  • 同步电机的无传感器矢量控制（近期推出）



  • 配备2信道RS485通信端口



  • 配备可装卸式操作面板



  • 配备装卸式端子台控制板

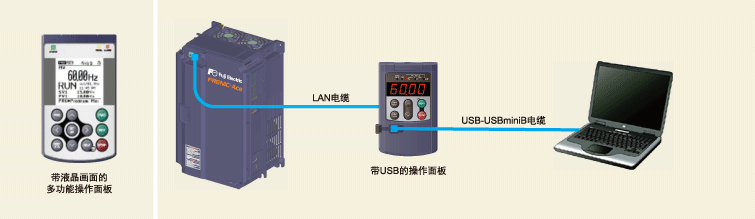

备有2类多功能操作面板。
  • 带液晶画面的多功能操作面板…强化了人机对话功能。（近期推出）



  • 带USB的操作面板…与PC连接可提高维护效率。




符合欧洲安全标准。可简化用于安全停止的主电路开关设备。

标准配置完善的高性能功能。（Safety输入：2CH，输出：1CH）

符合标准（申请中）

EN ISO 13849-1：2008, Cat.3 / PL=e

IEC/EN 61800-5-2：2007 SIL3 （安全功能：STO）

IEC/EN 60204-1：2005/2006 停车类别0

IEC/EN 62061：2005 SIL3

IEC/EN 61508-1 至‐7：2010 SIL3


所用零件的设计使用寿命为10年。

维护周期延长，有助于降低运转费用。


设计使用寿命

主电路电容器

10年(*)

控制板上的电容器

10年(*)

冷却风扇

10年(*)

使用寿命条件

环境温度

＋40ﾟC(104ﾟF)

负载率

100%（HHD规格）
80%（HND/HD/ND规格）

(*) ND规格的额定电流高于HHD规格2个等级，因此，设计使用寿命为7年。

标准

对应RoHS指令

标准对应欧洲特定有害物质使用限制 (RoHS) 指令。

＜6 种有害物质＞ 铅、汞、镉、六价铬、多溴联苯(PBB) 、多溴联苯醚 (PBDE)

＜RoHS 指令的定义＞ 欧洲议会及理事会颁布的关于限制在电子电器设备中使用特定有害物质的指令2002/95/EC。

全球对应

符合标准（部分申请中）

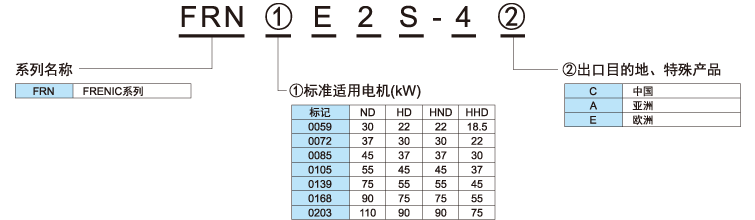

变频器型号说明



项 目

规 格

型 号

FRN□□□□E2S-4□

0059

0072

0085

0105

0139

0168

0203

标准适用电机[kW] ※1

ND

30

37

45

55

75

90

110

HD

22

30

37

45

55

75

90

HND

22

30

37

45

55

75

90

HHD

18.5

22

30

37

45

55

75

额定输出

额定容量[kVA] ※2

ND

45

55

65

80

106

128

155

HD

34

46

57

69

85

114

134

HND

34

46

57

69

85

114

134

HHD

30

34

46

57

69

85

114

电压[V] ※3

三相380～480V（带AVR功能）

额定电流[A] ※4

ND

59.0

72.0

85.0

105

139

168

203

HD

45.0

60.0

75.0

91.0

112

150

176

HND

45.0

60.0

75.0

91.0

112

150

176

HHD

39.0

45.0

60.0

75.0

91.0

112

150

额定过载电流

HD

额定输出电流的150% -1min

ND,HND

额定输出电流的120% -1min

HHD

额定输出电流的150% -1min， 200% -0.5s

输入电源

主电源（相数、电压、频率）

三相380～480V， 50/60Hz

三相380～440V， 50Hz
三相380～480V， 60Hz

电压、频率/允许变动范围

电压：+10～-15%（相间不平衡率2%以内 ※7）频率：+5～-5%

额定输入电流
（无DCR）[A] ※5

ND

77.9

94.3

114

140

‐

‐

‐

HD

60.6

77.9

94.3

114

140

‐

‐

HND

60.6

77.9

94.3

114

140

‐

‐

HHD

52.3

60.6

77.9

94.3

114

140

‐

额定输入电流
（带DCR）[A] ※5

ND

57.0

68.5

83.2

102

138

164

201

HD

42.2

57.0

68.5

83.2

102

138

164

HND

42.2

57.0

68.5

83.2

102

138

164

HHD

35.5

42.2

57.0

68.5

83.2

102

138

所需电源容量
（带DCR）[kVA] ※6

ND

39

47

58

71

96

114

139

HD

29

39

47

58

71

96

114

HND

29

39

47

58

71

96

114

HHD

25

29

39

47

58

71

96

制 动

制动转矩[%] ※7

ND

12%

5～9%

HD

15%

7～12%

HND

15%

7～12%

HHD

20%

10～15%

直流制动

制动开始频率：0.1～60.0Hz， 制动时间：0.0～30.0s， 制动动作值：0～100%（HHD规格），0～80%（HHD/HD规格），0～60%（ND规格）

制动用晶体管

标准内置

另置选配件

制动用电阻器

另置选配件

直流电抗器(DCR)

ND

另置选配件

HD,HND

另置选配件

HHD

另置选配件

防护等级(IEC60529)

IP20 封闭型，UL open type

IP00 开放型， UL open type

冷却方式

风扇冷却

重量[kg]

9.5

10

25

26

30

33

40

※1 标准适用电机表示富士电机的4极标准电机。

※2 指440V额定时的额定功率。

※3 不能输出高于电源电压的电压。

※4 载频（功能代码F26）设定超过以下数值时，需降低载频。
ND/HD：型号FRN0059E2S-4□以上，4kHz

HND：型号FRN0059E2S-4□，10kHz、FRN0072E2S-4□～FRN0168E2S-4□，6kHz、FRN0203E2S-4□，4kHz

HHD：型号FRN0059E2S-4□～FRN0168E2S-4□，10kHz、FRN0203E2S-4□，6kHz

※5 指在电源功率为500kVA（变频器功率超过50kVA时为变频器功率的10倍）时，连接到%X=5%的电源时的估算值。
适用电机超过75kW时，请使用直流电抗器(DCR)。

※6 指带直流电抗器(DCR)时的功率。

※7 指电机单体的平均制动转矩数值。（根据电机效率而变化。）

※8 相间不平衡率[%]=（最大电压[V]-最小电压[V]）/3相平均电压[V]×67（参考IEC/EN 61800-3）如果在不平衡率为2～3%时使用，请使用交流电抗器（ACR：选配件）。

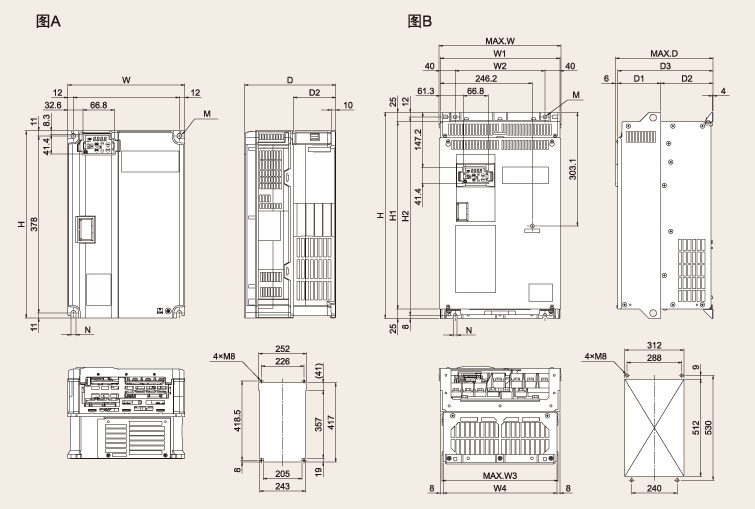

电源系列

变频器型号

图号

尺寸(mm)

W

W1

W2

W3

W4

H

H1

H2

D

D1

D2

D3

M

N

3相400V

FRN0059E2S-4

A

250

－

－

－

－

400

－

－

195

105

90

－

2×φ10

10

FRN0072E2S-4

FRN0085E2S-4

B

326.2

320

240

310.2

304

550

530

500

261

115

140

255

FRN0105E2S-4

FRN0139E2S-4

361.2

355

275

345.2

339

615

595

565

276

155

270

FRN0168E2S-4

675

655

625

FRN0203E2S-4

740

720

690
